Scan Engines

Barcode Solutions für Ticketing, Handel, Industrie, Logistik, Lager, Kiosk und Co.

Seit über 35 Jahren steht MARSON für Kompetenz in der Barcode-Verarbeitung. Als verlässlicher Partner der AIDC-Branche (Automatic Identification and Data Capture) bietet MARSON ein breites Spektrum an leistungsstarken Lösungen – von effizienten Handscannern bis hin zu kompakten Mini-Scannern für unterschiedlichste Anwendungen.

Dabei legt MARSON größten Wert auf Qualität, Umweltverträglichkeit und individuelle Kundenlösungen. Mit maßgeschneiderten OEM-/ODM-Dienstleistungen erfüllt MARSON höchste Ansprüche in Funktionalität und Design. Die hauseigene Produktionsstätte ist nach ISO 9001 für Qualitätsmanagement zertifiziert und erfüllt die ROHS- und WEEE-Richtlinien für ein umweltgerechtes Prozessmanagement – für Produkte, die in jeder Hinsicht überzeugen.

Als autorisierter Marson-Distributor bietet die AMC HighTech Components GmbH direkten Zugriff auf das gesamte Produktportfolio von Marson sowie kompetenten technischen Support vor Ort.

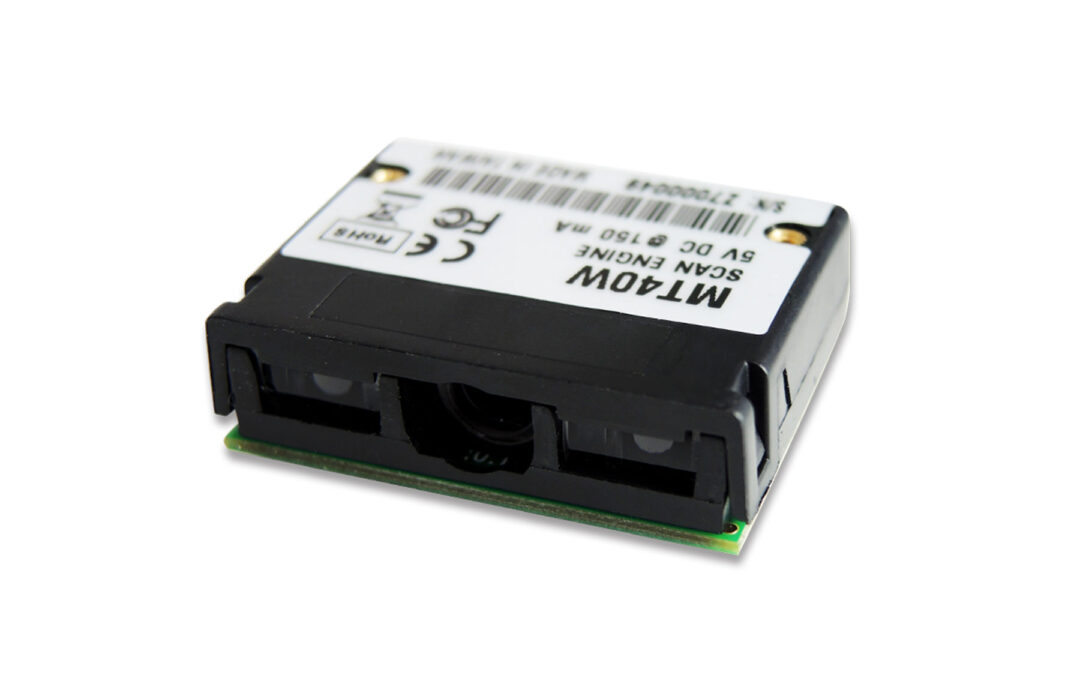

1D Scan Engines

Unsere 1D-Scan-Engines bewähren sich täglich in Labor- und Diagnosegeräten, Parkschein- und Ticketlösungen sowie zahlreichen weiteren industriellen Anwendungen.

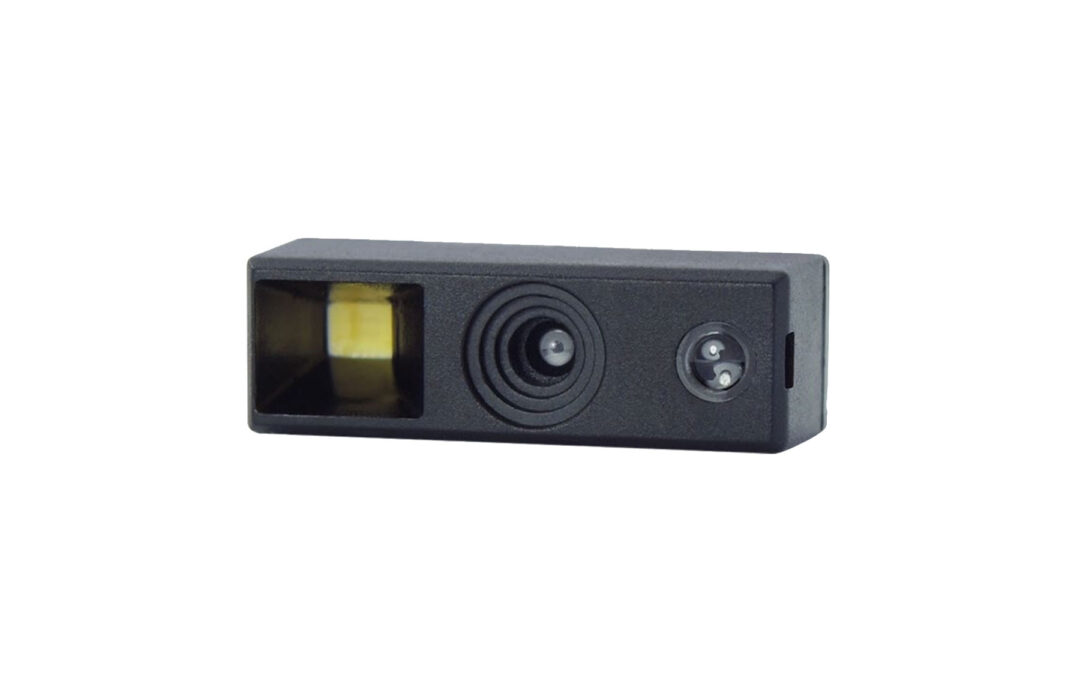

2D SCAN ENGINES

Unsere 2D-Barcode-Scan-Engines erfassen QR-, DataMatrix- und andere 2D-Codes schnell und zuverlässig – von Papier oder Displays. Sie eignen sich ideal für OEM-Integrationen in Ticket- und Zugangssystemen, Kiosks, Labor- und Medizingeräten sowie industrielle Anwendungen. Die kompakten Embedded-Scan-Engines bieten hohe Leseleistung und einfache Integration in verschiedenste Geräte.

Übersicht 2D Scan Engines

Parameter	MT82Ag	MT82W	MT82VB	MT684	MT685	MT688A	MT688	MT88L	MT88	MT84G	MT89V	MT89VL	MT89L	MT82M	MT82ER	MT83DPV
Description	Economical 2D Scan Engine	Wide Angle 2D Scan Engine	Middle Range 2D Scan Engine	Close Range Wide Angle 2D Scan Engine	Close Range Wide Angle 2D Scan Engine	Close Range Wide Angle 2D Scan Engine	Close Range Wide Angle 2D Scan Engine	1MP Laser Long Range 2D Scan Engine	1MP Long Range 2D Scan Engine	Mini Size 2D Scan Engine	0.3MP 2D Scan Engine	0.3MP + Laser Aimer 2D Scan Engine	1.3MP + Laser High Performance 2D Scan Engine	1MP High Performance 2D Scan Engine	2D Extended Range Scan Engine	DPM Scan Engine
Light Source	white LED Visible red LED	white LED Visible red LED	white LED Visible red LED	white LED	6500K white LED	6500K white LED	6500K white LED	White LED Visible red Laser	White LED Visible red LED	White LED Visible red LED	White LED Visible red LED	White LED 650nm visible red Laser	Visible red LED Visible red Laser	White LED Visible red LED	White LED, Visible red LED Green Laser Diode	white LED Visble red LED
Sensor	640 x 480	640 x 480	640 x 480	640 x 480	640 x 480	640 x 480	640 x 480	1280 x 800	1280 x 800	640 x 480	640 x 480	640 x 480	1280 x 1080	1280 x 800	1280 x 1080 x 2	1056 x 1248
Scan Rate	30 Frames/Sec	120 Frames/Sec	60 Frames/Sec	20 Frames/Sec	60 Frames/Sec	30 Frames/Sec	100 Frames/Sec	60 Frames/Sec	60 Frames/Sec	30 Frames/Sec	120 Frames/Sec	120 Frames/Sec	120 Frames/Sec	70 Frames/Sec	70 Frames/Sec	60 Frames/Sec
Resolution	5mil/ 0.125mm	3.9 mil/ 0.0975 mm (1D) 5mil/ 0.125mm (2D)	4mil/ 0.1mm	5mil/ 0.125mm (1D) 10mil/ 0.25mm (2D)	5mil/ 0.125mm (1D) 9mil/ 0.225mm (2D)	5mil/ 0.125mm (1D) 7.5mil/ 0.1875mm (2D)	5mil/ 0.125mm (1D) 7mil/ 0.175mm (2D)	3.3mil	3.3mil	5mil/ 0.125mm (1D) 10mil/ 0.25mm (2D)	3mil/ 0.075mm	3mil/ 0.075mm	3mil/ 0.075mm (1D) 6.5mil/ 0.1625mm (2D)	3mil/ 0.075mm (1D) 7mil/ 0.175mm (2D)	5mil/ 0.127mm (1D) 10mil/ 0.254mm (2D)	3mil
Scan Angle	Horizontal 35° Vertical 27°	Horizontal 74° Vertical 58°	Horizontal 38° Vertical 29°	Horizontal 68° Vertical 50°	Horizontal 70° Vertical 55°	Horizontal 67.4° Vertical 56°	Horizontal 72° Vertical 54°	Horizontal 39° Vertical 26°	Horizontal 39° Vertical 26°	Horizontal 37° Vertical 27.5°	Horizontal 43° Vertical 33°	Horizontal 37.6° Vertical 28.7°	Horizontal 45° Vertical 34°	Horizontal 46° Vertical 29°	Near: Horizontal 28° Vertical 22° Far: Horizontal 11.5° Vertical 9°	Horizontal 40° Vertical 31°
Print Contrast Ratio	0,1	0,2	0,3	0,25	0,25	0,2	0,2	0,1	0,1	0,25	0,1	0,1	0,15	0,2	0,3	0,15
Width of Field	156mm (13Mil Code39)	87mm (13Mil Code39)	161mm (13Mil Code39)	155mm (13Mil Code39)	N/A	TBA	TBA	TBA	TBA	141mm (13Mil Code39)	176mm (13Mil Code39)	176mm (13Mil Code39)	TBA	250mm (13Mil Code39)	TBA	N/A
Dimension	W21.3 x L14.5 x H11 mm	W22 x L14.6 x H11.7 mm	W21.3 x L14.5 x H11.3 mm	W61.5 x L65 x H37 mm	W60.6 x L65.1 x H20.5 mm	φ: 22mm, H:10.3mm	W33.4 x L55 x H13.1 mm	W21.5 x L10.5 x H7 mm	W21.5 x L10.5 x H7 mm	W14 x L9.5 x H9.3 mm W14 x L9.5 x H7.8 mm (when mounted on PCB)	W21 x L9 x H6.7 mm	W23.5 x L10.6 x H6.9 mm	W22 x L14.8 x H8 mm	W21.6 x L16.1 x H11.9 mm	W38 x L27.2 x H19.8 mm	L38.35 x W19.43 x H24.17 mm
Weight	2.6g	3.3g	3.1g	30g	30g	1.3g	27g	5g	5g	1.2g	1.25g	2.1g	5g	3.7g	TBA	10g
Connector	12pin ZIF (pitch=0.5mm)	12pin ZIF (pitch=0.5mm)	12pin ZIF (pitch=0.5mm)	Micro USB Port 12 pin ZIF (pitch=0.5mm) 9pin Wafer (pitch=1.0mm)	Micro USB Port 12 pin ZIF (pitch=0.5mm) 4pin SH-2.0mm Connector x 2	6pin Wafer (pitch=1.0mm)	6pin Wafer (pitch=1.25mm) 12pin ZIF (pitch=0.5mm)	12pin ZIF (pitch=0.5mm)	12pin ZIF (pitch=0.5mm)	10pin Gold Finger	13pin ZIF (pitch=0.3mm)	13pin ZIF (pitch=0.3mm)	12pin ZIF (pitch=0.5mm)	12pin ZIF (pitch=0.5mm)	12pin ZIF (pitch=0.5mm)	12pin ZIF (pitch=0.5mm)
Operation Voltage	3.3±0.15VDC	3.3±0.15VDC	3.3±0.15VDC	3.3VDC ± 5% 5V (USB)	3.3 ~ 5VDC ± 5% (5 ~ 30VDC ± 5% customizable)	3.3VDC ± 5% 5V (Customizable)	5V 3.3VDC (Customizable)	3.2 ~ 3.6 VDC	3.2 ~ 3.6 VDC	3.3±0.15VDC	3.3 VDC ± 5%	3.3 VDC ± 5%	3.3 VDC ± 5%	3.3 VDC ± 5%	3.3 VDC ± 5%	5 VDC ± 5%
Working Current	< 170mA	< 220mA	< 170mA	< 125mA	Typ. 160mA	< 170mA @3.3V	< 220mA @5V	Typ. 280mA	Typ. 280mA	< 156mA	< 200mA	Typ. 135mA	< 171mA	< 400mA	< 550mA	< 310mA
Standby Current	< 70mA	Typ. 140mA	< 25mA	< 85mA (Trigger Mode only)	N/A	N/A	N/A	Typ. 40mA (UART) Typ. 45mA (USB)	Typ. 40mA (UART) Typ. 45mA (USB)	< 85mA	< 15mA	Typ. 22mA (UART) Typ. 10mA (USB)	TBA	< 70mA	TBA	< 170mA
Idle Current (Sleep Mode)	< 1mA	Typ. 20mA	< 10mA	N/A	N/A	N/A	N/A	TBA	TBA	< 1.5mA	< 2.7mA	TBA	< 10mA	< 10mA ± 5%	N/A	N/A
Interface/ Profile	UART TTL	UART TTL	UART TTL	UART TTL	UART TTL	UART TTL	UART TTL	UART	UART	UART	UART	UART	UART	UART	UART	UART
	USB HID	USB HID	USB HID	USB HID	USB HID	USB HID	USB HID	USB HID	USB HID	USB HID	USB HID	USB HID	USB HID	USB HID	USB HID	USB HID
	USB VCP	USB VCP	USB VCP	USB VCP	USB VCP	USB VCP	USB VCP	USB VCP	USB VCP	USB VCP	USB VCP	USB VCP	USB VCP	USB VCP	USB VCP	USB VCP
Operating Temperature	-20 ~ 60˚C	-10°C ~ 40°C	-20°C ~ 60°C	-20 ~ 60˚C	-20 ~ 60˚C	-20 ~ 60˚C	-20 ~ 60˚C	-20°C ~ 65°C	-20°C ~ 65°C	-20°C ~ 60°C	-20°C ~ 60°C	-20°C ~ 50°C	-20°C ~ 60°C	-10°C ~ 50°C	-10°C ~ 50°C	-30 ~ 60˚C
Ambient Light	100,000 Lux (Sunlight)	50,000 Lux	100,000 Lux (Sunlight)	15,000 Lux (Fluorescent Light)	15,000 Lux (Fluorescent Light)	100,000 Lux (Sunlight)	100,000 Lux (Sunlight)	100,000 Lux (Sunlight)	100,000 Lux (Sunlight)	100,000 Lux (Sunlight)	100,000 Lux (Sunlight)	100,000 Lux (Sunlight)	100,000 Lux (Sunlight)	100,000 Lux (Sunlight)	100,000 Lux (Sunlight)	100,000 Lux (Sunlight)
Cable	12 pin, pitch 0.5, 100mm, White (P/N: 67XX-1009X12, QTY: 1)	12 pin, pitch 0.5, 100mm, White (P/N: 67XX-1009X12, QTY: 1)	12 pin, pitch 0.5, 100mm, White (P/N: 67XX-1009X12, QTY: 1)	N/A	N/A	N/A	N/A	12 pin, pitch 0.5, 100mm, White (P/N: 67XX-1009X12, QTY: 1)	12 pin, pitch 0.5, 100mm, White (P/N: 67XX-1009X12, QTY: 1)	N/A	13-pin to 12-pin FPC cable, 75mm, Brown (P/N: 9017-2700000, QTY: 1)	13-pin to 12-pin FPC cable, 75mm, Brown (P/N: 9017-2700000, QTY: 1)	13-pin to 12-pin FPC cable, 75mm, Brown (P/N: 9017-2700000, QTY: 1)	12 pin, pitch 0.5, 100mm, White (P/N: 67XX-1009X12, QTY: 1)	N/A	N/A

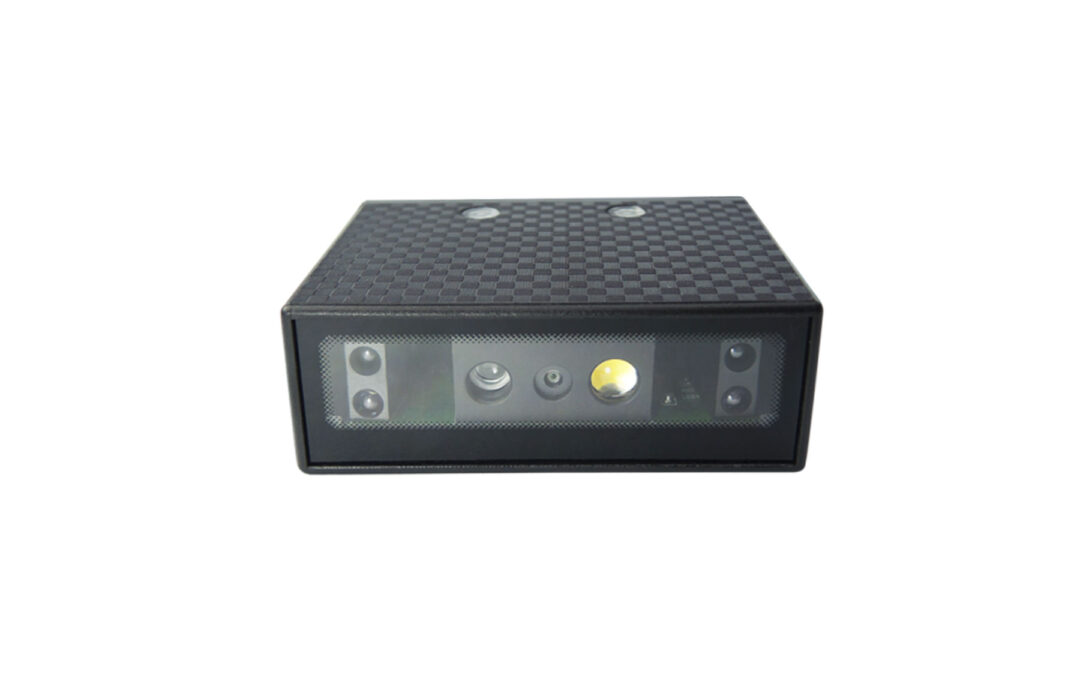

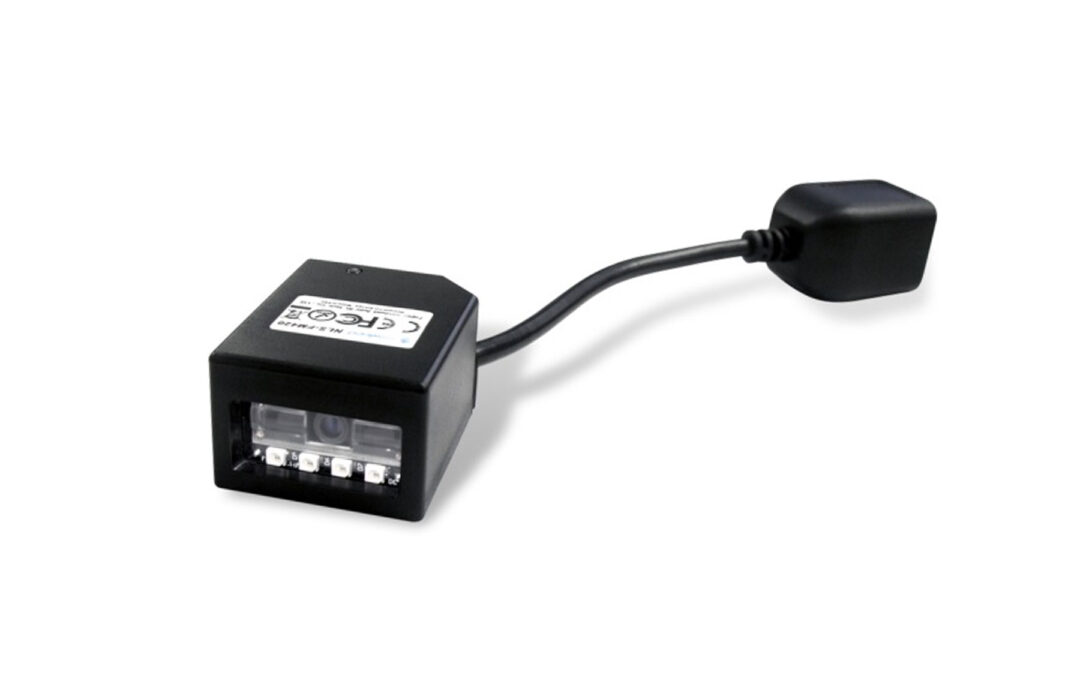

FixMount Scan Engines

Unsere Fix-Mount-Scan-Engines für 1D- und 2D-Barcodes bieten zuverlässige Erfassung von Strich-, QR- und DataMatrix-Codes – auch direkt von Displays. Dank robuster Bauweise und hoher Scanleistung eignen sie sich perfekt für stationäre Anwendungen wie Kiosks, Zutritts- und Bezahlsysteme, Produktionslinien oder Selbstbedienterminals. Mit dauerhaftem Betrieb, schneller Decodierung und einfacher Integration sind sie die ideale Lösung für OEM- und Industrieanwendungen.

KUNDENSERVICE

Call action
+49 (0) 6433 4774

Für weitere Informationen oder individuelle Beratung stehen wir Ihnen gerne zur Verfügung. Kontaktieren Sie uns, um die optimale Lösung für Ihre Anforderungen zu finden.

jetzt anfragen

Scan Engines

Barcode Solutions für Ticketing, Handel, Industrie, Logistik, Lager, Kiosk und Co.

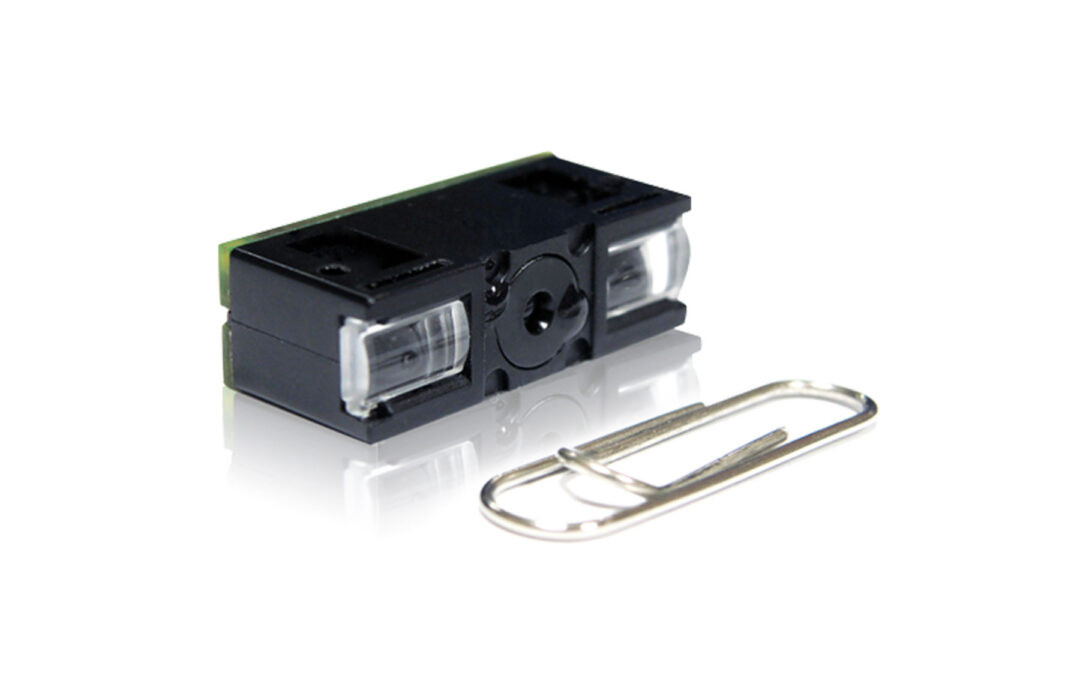

MT780HD

MT40W-GK01

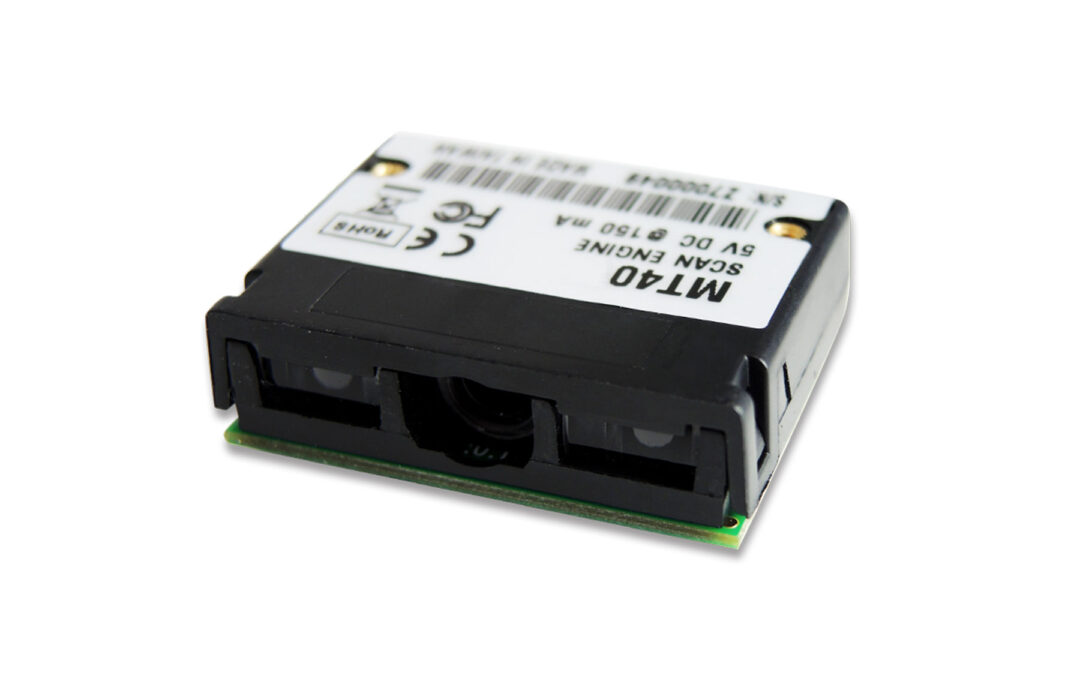

MT40

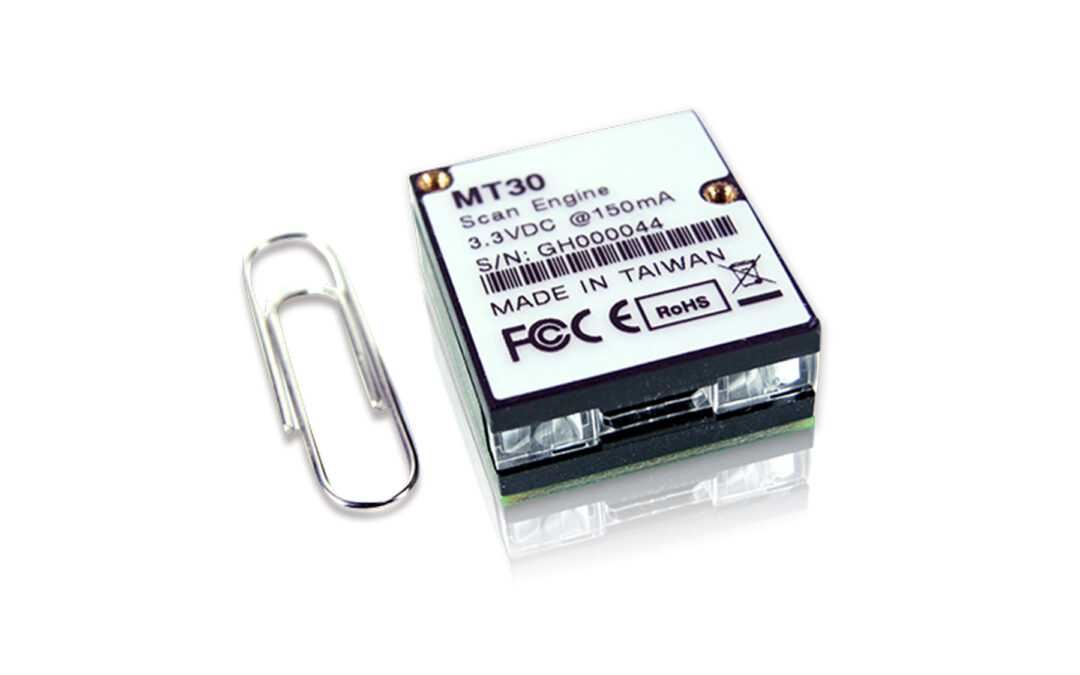

MT30

MT15

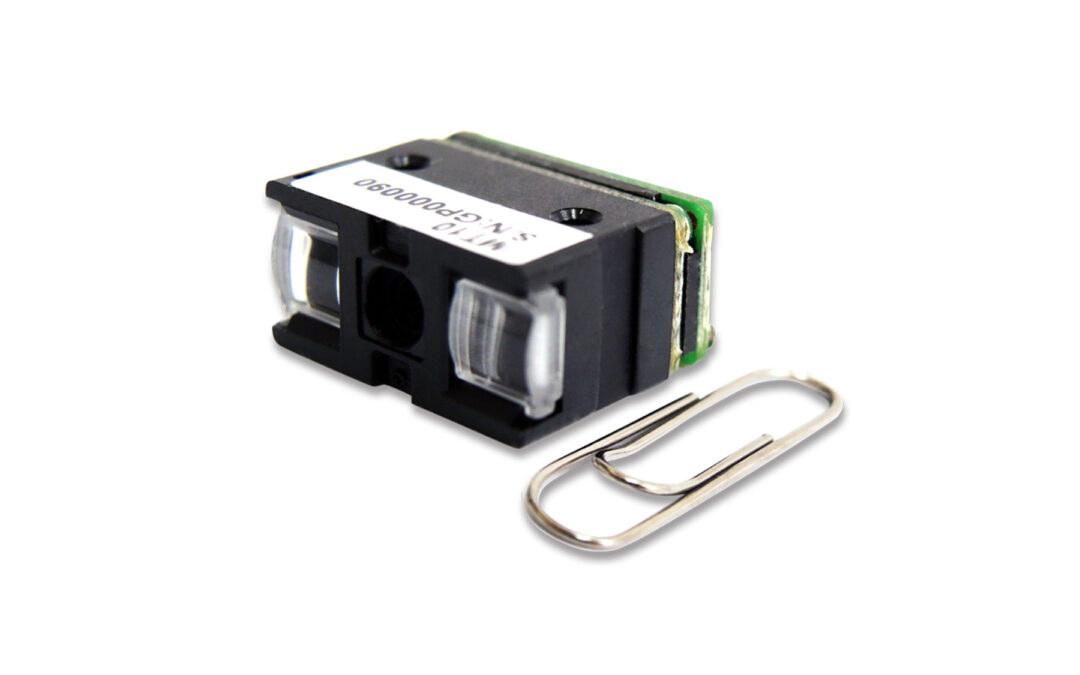

MT10

MT82W

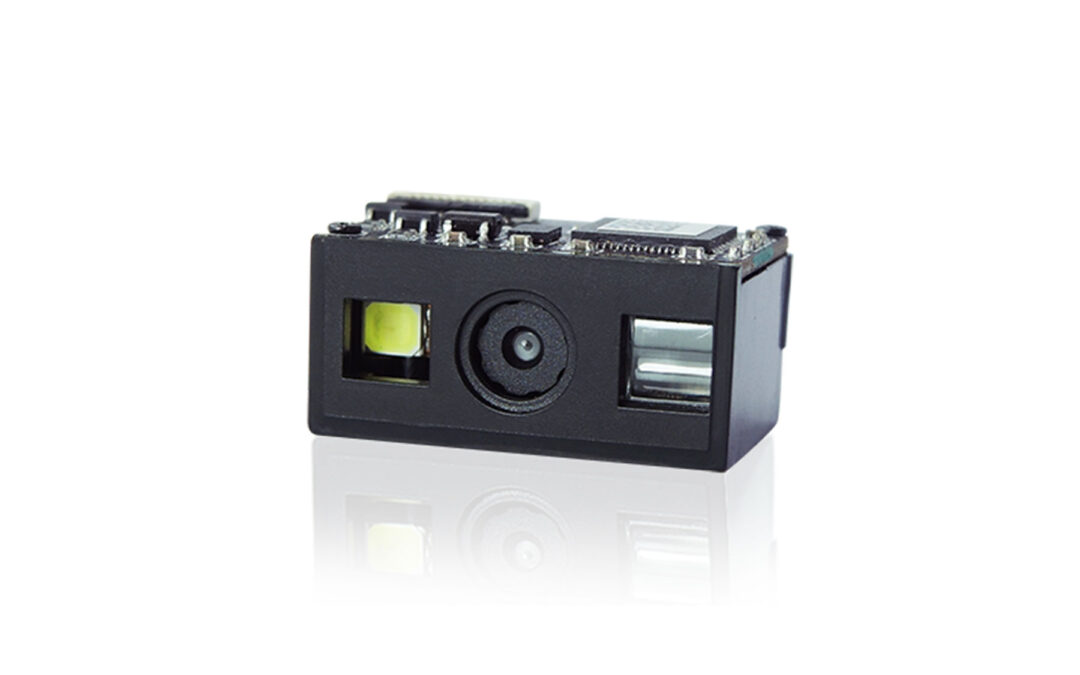

MT82Ag

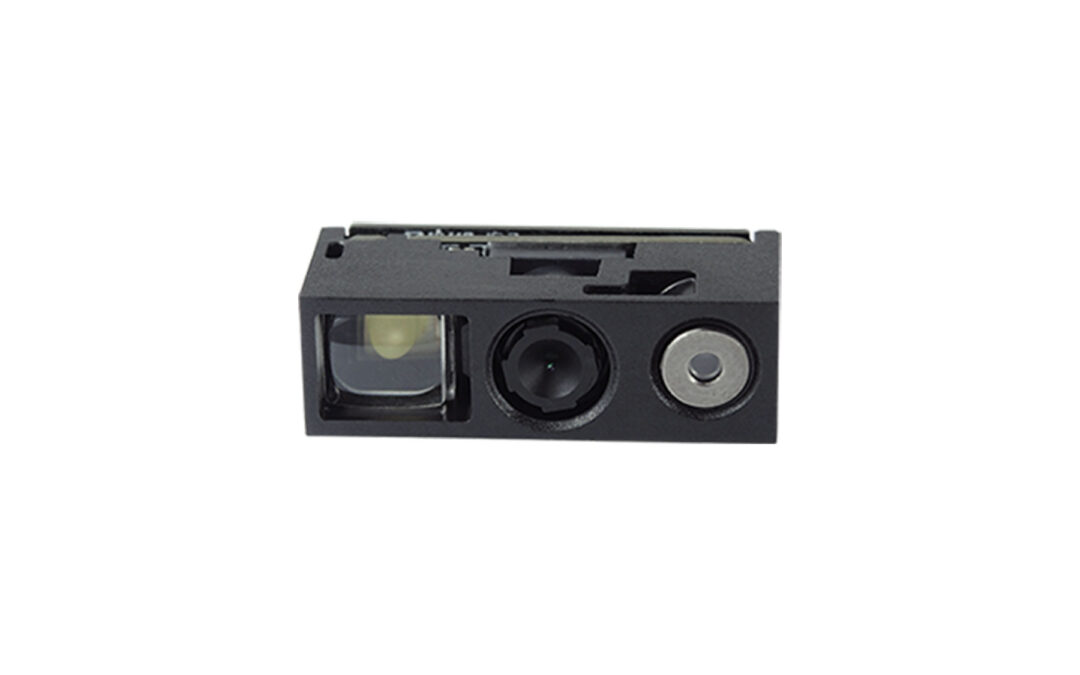

MT88L

MT89M

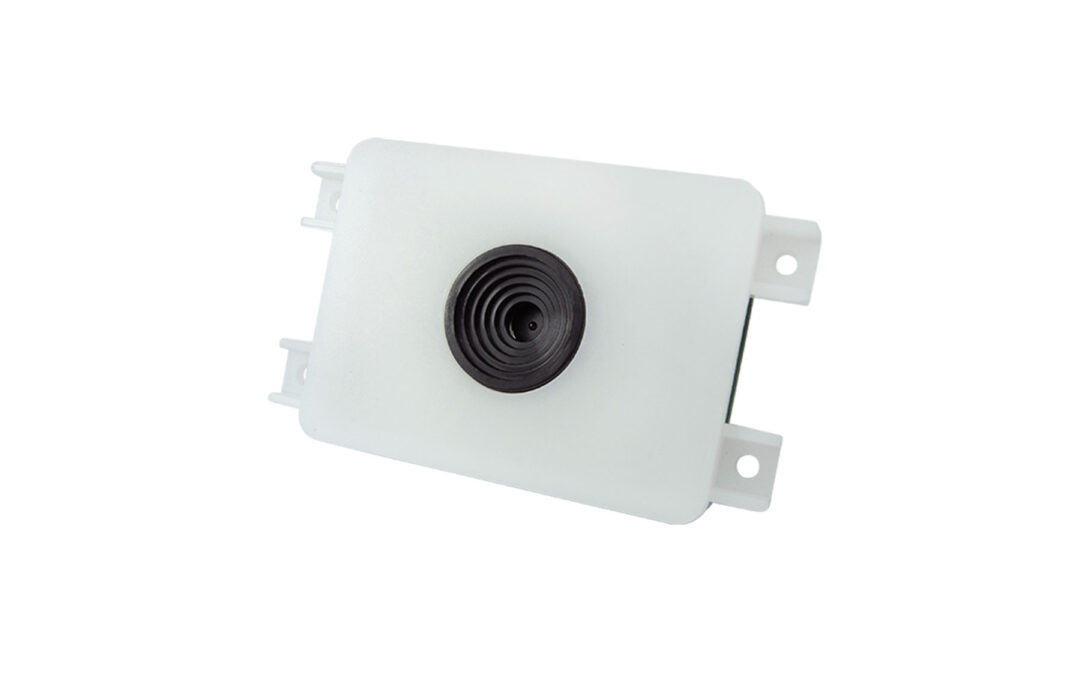

MT688

MT685

MT684

Übersicht 2D Scan Engines

MT6250

FM100

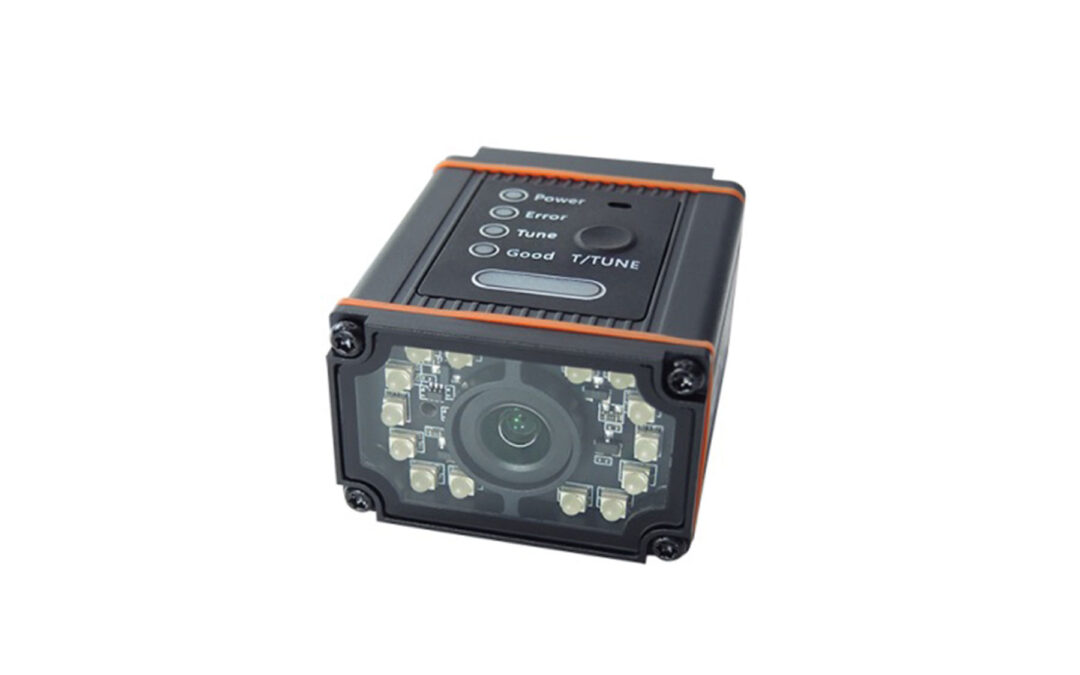

MT6228E
