Scan Engines

Unkompliziert und energiesparend

Einfache Integration auf kleinstem Raum. Anhand der von Marson entwickelten, windows basierenden BEO Software und dem Demoboard MB100 können Sie sämtliche Marson Scan Engines unkompliziert am PC anschließen und kinderleicht konfigurieren und testen.

MT83D

Die Aztec-fähige 2D Engine

Die MT83D Scan-Engine wurde als flexible und kostengünstige 2D-Barcode-Scanner-Lösung entwickelt. Bestehend aus einem Mini-Imager und einem Decoderboard, kann der Scanner kundenspezifisch angepasst und vollständig in das Mainboard des Host-Systems integriert werden. Durch die flexible Integration ist der MT83D ideal für platz- und kostensensitive Anwendungen.

Bei uns erhalten Sie eine spezielle Version des MT83D: unsere geänderte Firmware sorgt dafür, dass Aztec Codes mit bis zu 100*100 Pixel decodiert werden, um zB. ÖPNV Codes zuverlässig zu lesen.

Der Imager

Der Imager des MT83D ist einer der kleinesten und leichtesten 2D Barcode Scan Engines seiner Klasse. Mit einer Größe von 14 x 10 x 7 mm³ und einem Gewicht von nur 1 Gramm passt der MT83D auch in kompakte Produkte und kann von oben oder unten montiert werden und bietet somit eine vorbildliche Flexibilität für Ihr Produktdesign.

Das Decoderboard

Das Decoderboard kann flexibel an ein Gehäusedesign angepaßt werden. Somit findet die MT83D Engine samt Decoder seinen Platz in nahezu jedem Gehäuse.

Universelle Einsatzmöglichkeiten

Ausgestattet mit neuestem Dekodieralgorithmus scannt der MT83D nahezu alle 1D-Barcodes sowie QR und AZTEC codes auf fast jeder Oberfläche. zB. auf dem Display eines Mobiltelefons wodurch Anwendungen wie eCoupon, eTicket, digitale ID-Karten und mobile Zahlungen möglich sind.

Vielfältige Schnittstellen

Es stehen verschiedene Schnittstellen zur Verfügung: USB HID, USB VCP und UART ermöglichen dem Anwender, die Lesemodi und Scannereinstellungen nach Belieben zu konfigurieren. Der integrierte Flash-Speicher dient als flexible und aufrüstbare Lösung für zusätzliche Anforderungen oder Leistungssteigerung und verlängert zudem den Lebenszyklus des Produkts.

Mehr Umgebungslichtimmunität

Der MT83D passt seine Parameter automatisch an die optimale Scan-Leistung an und bietet dem Anwender die Möglichkeit, Barcodes von kompletter Dunkelheit bis zu direkter Sonnenlichtumgebung zu scannen. Mit konfigurierbarer Abtastrate zwischen automatischem adaptivem und festem Modus ist MT83D sowohl für Hochgeschwindigkeits-Scan-Anwendungen als auch für intelligente Geräte ideal, die mehr Bewegungstoleranz und Umgebungslichtimmunität erfordern.

Bidirektionale Kommunikation

Um die Engine schnell und einfach auf die jeweilige Anwendung anzupassen, bedarf es einer Reihe von Einstellungen bzw. Befehlen. Damit der Benutzer die bidirektionale Kommunikation schneller erfassen und verstehen kann, wird das Windows®-basierte Konfigurationsdienstprogramm BEO® als benutzerfreundliche Plattform bereitgestellt, womit Konfiguration und Test des MT83D anwenderfreundlich durchgeführt werden kann.

Download Datenblatt
NEWLAND ID

Newland ID 1D+2D Scan Engines

Drittgrößter OEM Engine Hersteller weltweit

Newland entwickelt und produziert AIDC-Technologie (Automatic Identification and Data Capture) für Unternehmen auf der ganzen Welt

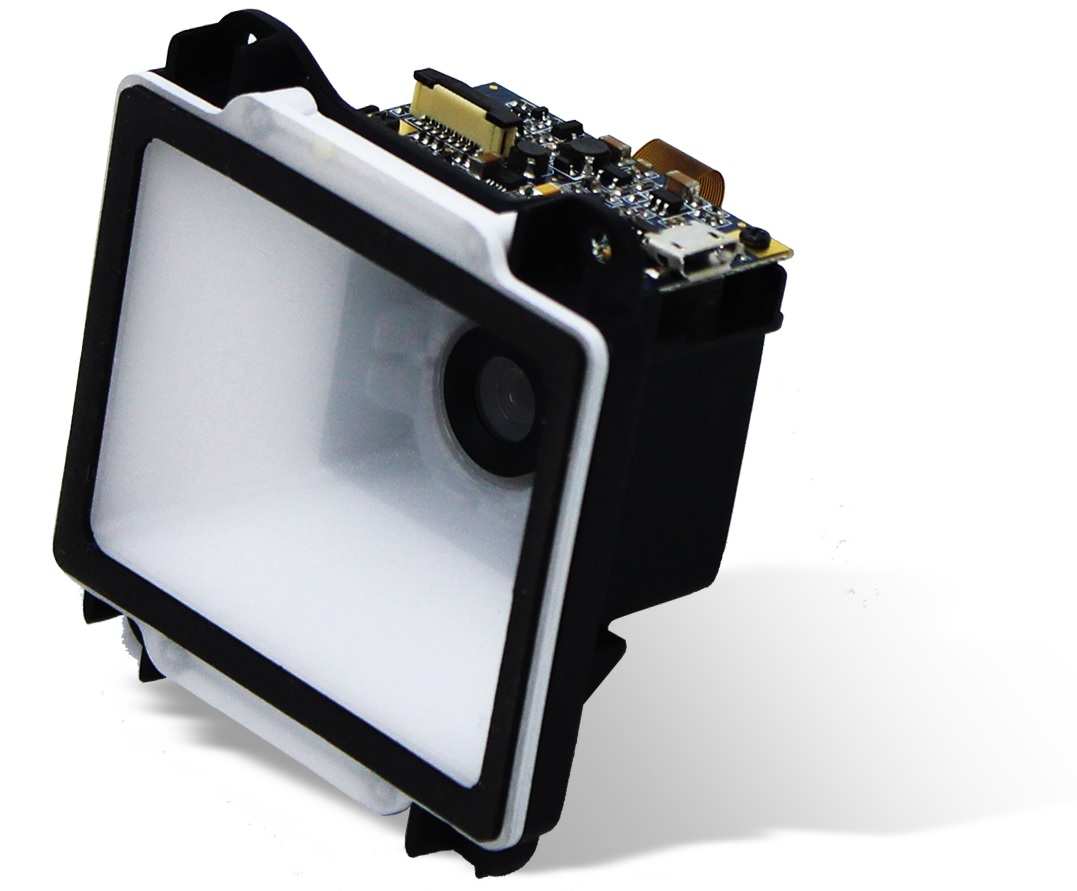

EM20-M37

1D + 2D Scan Engine Modul

Mit dem EM20-M37 reduziert sich der Integrationsaufwand auf ein Minimum!



Kamera, Gehäuse und Decoder bilden bereits eine Einheit zum einfachen Frontplatteneinbau.

Mit der integrierten weißen LED Beleuchtung der Klasse 1 ist das Gerät völlig blendfrei, weshalb

der EM20-M37 direkt zum Anwender gerichtet werden kann, um einfachste Handhabung zu gewährleisten.

Gescannt wird im Nahbereich von nahezu jeder Oberfläche, daher ist diese Engine ideal zur Erfassung von 2D Codes von Smartphone-Displays oder Gutscheinen, zB. in SB-Terminals oder Zugangskontrollen.

Die Anwendung erfolgt durch das klare Design völlig intuitiv.

Technische Daten:



1D Codes

EAN-8, EAN-13, UPC-E, UPC-A, Code 128, UCC/EAN128, I2Of5, ITF-14, ITF-6,Matrix 25, CodaBar, Code 39, ISSN, ISBN, Industrial 25, Standard 25,Plessey, Code11, MSI-Plessey, UCC/EAN Composite, GS1 Databar, China Post 25,Code 49, Code 16K



2D Codes

PDF 417, QR Code, Micro QR, Data Matrix, Aztec, Maxicode, Chinese Sensible Code, GM Code, Micro PDF417 Code, Code One





Schnittstellen  TTL,USB
Versorgungsspannung 3,3 ~ 5,5VDC
Microcontroller  X1500, 1GHz
Auflösung CMOS 752*480 Pixel
Leseabstand     ca. 20 ~ 40mm
Einbaumaß  65,2(B)×61,2(T)×44,5(H)mm³
Gewicht  41,5g
Arbeits-Temp.-Bereich -20 ~ 55°C



Download Datenblatt

EM50S-10 / EM50S-20

Hochleistungs Laser Engine für 1D und 2D Codes

Die EM50S ist eine leistungsfähige Engine mit integriertem Laser.

Wahlweise kommt die EM50S(-20) als split-Lösung, bei dem Imager/Beleuchtung per FFC mit der Decodierungsboard verbunden werden, oder als praktische Quader Einheit (-10).



Durch die leistungsfähige CPU liest die EM50S flott und zuverlässig.

Mithilfe der beiden Gehäusekonzepten findet die Engine in jeder Applikation ihren Platz.

Die Steuerung kann sowohl hard- als auch softwaremäßig erfolgen.

EM50S-10 EM50S-20

Technische Daten:



1D Codes

Code 11, Code 128, Code 39, GS1 128 (UCC/EAN-128), AMI 128,

Codabar, ISBT 128, Code 93, UPC-A, UPC-E, Coupon, GS1 Composite,

EAN-13, EAN-8, ISSN, ISBN, Interleaved 2 of 5, Matrix 2 of 5, ITF14,

ITF6, Industrial 25, Standard 25, China Post 25, MSI Plessey, Plessey,

GS1 Databar(RSS), Code 49, Code 16K, etc.



2D Codes

PDF417, QR Code, Micro QR, Data Matrix, Aztec, MaxiCode,

GM Code, Chinese Sensible Code, MicroPDF417, Code One





Schnittstellen  TTL,USB
Versorgungsspannung 3,3VDC
Microcontroller  X1500, 1GHz
Auflösung CMOS 1280*800 Pixel
Leseabstand     ca. 40 ~ 295mm
Einbaumaß

21.7(W)×14.7(D)×11.9(H) mm³

Gewicht  4g
Arbeits-Temp.-Bereich -20 ~ 60°C
Download Datenblatt

EM2037-V4

Hochleistungs Engine für 1D und 2D Codes

Der EM2037-V4 ist das allround-Talent der Engines! Nahezu unabhängig von der Oberfläche werden alle gängigen Barcodes gelesen und zuverlässig decodiert, sogar inklusive der Postal Barcodes.



Durch den hochauflösenden CMOS Flächensensor und den schnellen Prozessor schafft der EM2037-V4 selbst schlecht lesbare Codes.

Die Eigenschaften der Engine bieten eine ideale Basis für kundenspezifische Einsatzzwecke wie zB. Erfassung bewegter Barcodes.



Für eine einfache Montage ist der EM2037-V4 als komplettes Modul mit Hilfsrahmen erhältlich.

Sollte die Anwendung sehr platzkritisch sein, sind Kamera und Decoderboard auch separat lieferbar, um eine flexible Anordnung zu ermöglichen.

EM2037-V4

Technische Daten:



1D Codes

EAN-8, EAN-13, UPC-E, UPC-A, Code 128, UCC/EAN128, I2Of5, ITF-14, ITF-6,Matrix 25, CodaBar, Code 39, Code 93, ISSN, ISBN, Industrial 25, Standard 25,Plessey, Code11, MSI-Plessey, UCC/EAN Composite,

GS1 Databar, China Post 25,Code 49, Code 16K



2D Codes

PDF 417, QR Code, Micro QR, Data Matrix, Aztec, Maxicode,

Chinese Sensible Code, GM Code, Micro PDF417 Code, Code One







Schnittstellen  TTL,USB
Versorgungsspannung 3,3 ~ 5,5VDC
Microcontroller  X1500, 1GHz
Auflösung CMOS 1280*800 Pixel
Leseabstand     ca. 35 ~ 100mm
Einbaumaß

39,5(B)×25,4(T)×20(H)mm³

Gewicht  11g
Arbeits-Temp.-Bereich -20 ~ 60°C
Download Datenblatt

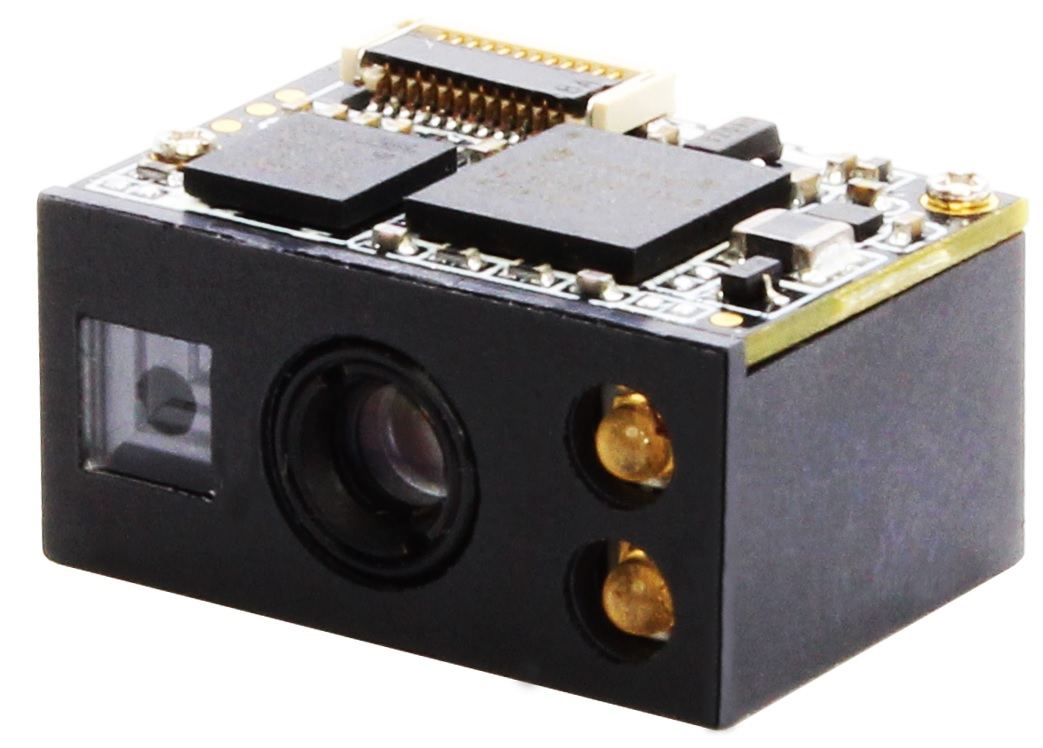

EM3396

Kompakte Universal Engine mit Laser-Aimer

Insbesondere für mobile Anwendungen der Datenerfassung eignet sich Newlands EM3396.

Diese Engine ist platz- und stromsparend, zuverlässig, kostengünstig und durch den unterstützenden Laser ganz einfach anzuwenden.

Die ausgereifte Decodierungssoftware sorgt für zuverlässiges und schnelles Lesen aller gängigen

1D und 2D Codes.

EM3396

Technische Daten:



1D Codes

Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey, etc.



2D Codes

PDF417, Data Matrix (ECC200, ECC000, 050, 080, 100, 140), QR Code, Chinese Sensible Code





Schnittstellen  TTL,USB
Versorgungsspannung 5VDC
Microcontroller  ASIC
Auflösung CMOS 752*480 Pixel
Leseabstand     ca. 45 ~ 290mm
Einbaumaß

21,5(B)×15,3(T)×11,8(H)mm³



Gewicht  4g
Arbeits-Temp.-Bereich -20 ~ 55°C



Download Datenblatt

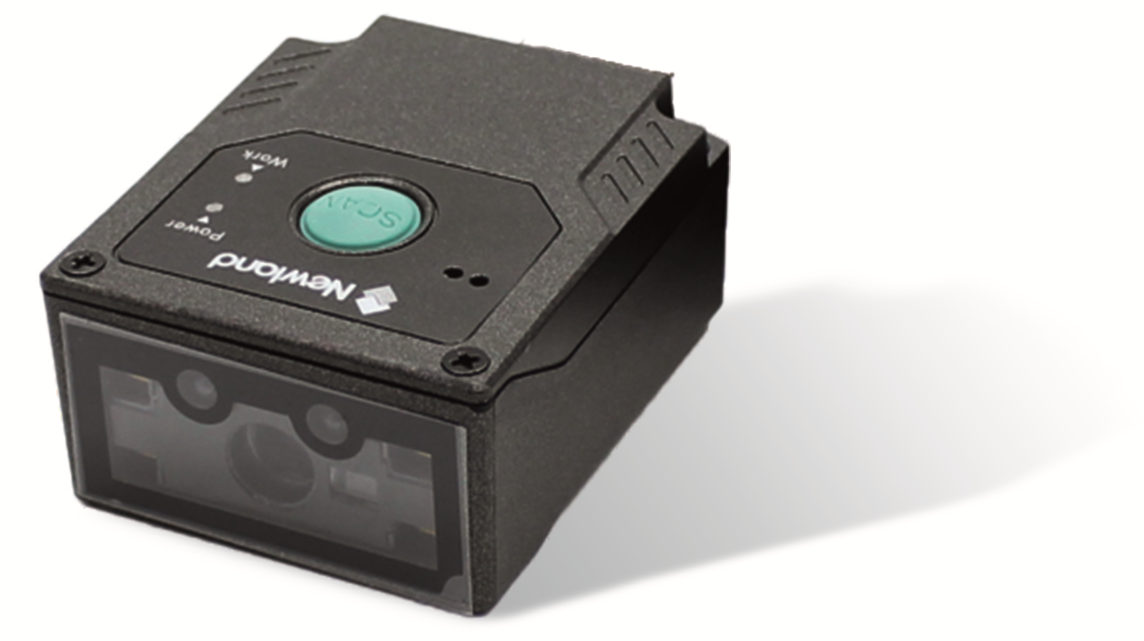

FM430 Barracuda

stationärer Scanner für 1D und 2D Codes

Der FM430 verbindet die Vorteile einer Engine mit denen eines Handscanners:

Durch die rückseitig vorhandenen Gewinde läßt sich der Scanner einfach und sicher am gewünschten Platz befestigen. Im kompakten und robusten Gehäuse bleibt die Elektronik geschützt, selbst Spritzwasser stellt aufgrund der IP54 Schutzklasse kein Problem dar. Der Anschluß erfolgt über einen externen RJ45 Connector.

Getriggert wird wahlweise per Knopfdruck, IR-Näherungssensor oder softwaremäßig.

Das Sichtfeld wird durch weiße LEDs illuminiert, zudem markiert ein Laser den Scanbereich, wodurch die Bedienung des FM430 kinderleicht ist.

Eine ordentliche Bildauflösung und die hohe Framerate sorgen zusammen mit dem leistungsstarken Prozessor für schnelles und zuverlässiges Lesen, auch von schlecht lesbaren Codes.

FM430 Barracuda

Technische Daten:



1D Codes

EAN-13, EAN-8, UPC-A, UPC-E, Code 128, Code 39, Codabar,

UCC/EAN128, RSS, ITF, ITF-14, ITF6, Standard 25, Matrix 25,COOP 25, Industrial 25, Plessey, MSI Plessey, Code 11, Code93, Code 49, Code 16K

2D Codes

PDF417, QR Code, Data Matrix, AZTEC, CSC, Maxicode,Micro QR, Micro PDF417 GM, Code One, etc.

de





Schnittstellen  RS232,USB
Versorgungsspannung 5VDC
Microcontroller  X1500, 1GHz
Auflösung CMOS 1280*800 Pixel
Leseabstand     ca. 55 ~ 360mm
Einbaumaß

41,5(B)×49,5(D)×24,3(H)mm³

Gewicht  75g
Arbeits-Temp.-Bereich -20 ~ 60°C
Download Datenblatt
